Złączka sztywna Model 1512

Konstrukcja skośnych zacisków śróbowych

Model 1512 firmy Lede to standardowa złączka sztywna z konstrukcją skośnych zacisków śrubowych do zastosowań ogólnych, gdzie wymagana jest sztywność, np. przyłącza, maszynownie, sieci pożarowe i proste połączenia rurowe. Konstrukcja skośnych zacisków śrubowych umożliwia swobodne przesuwanie się korpusu złączki wzdłuż zacisków śrubowych podczas dokręcania. W rezultacie uzyskuje się zacisk z dyslokacją, który zapewnia sztywne połączenie odporne na zginanie i skręcanie. Sztywność i podwieszanie odpowiadają wymaganiom normy ANSI B31.1, B31.9 i NFPA 13.

Certyfikat: FM

FM jest dokumentem przyznawanym przez amerykańskie towarzystwo ubezpieczeniowe Factory Mutual, który wyznacza wysokie standardy w dzedzinie wydajności ogniowej i norm ogniowych certyfikowanych produktów. Zamknij

Aprobata techniczna:

CNBOP:

CNBOP PIB KOT 2020 0235 1005 wyd. 2

ITB:

ITB - KOT - 2022 -2151 wyd. 1

System zarządzania jakością ISO 9001:2000

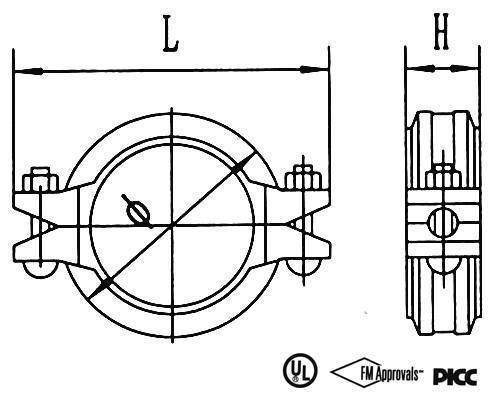

Rozmiar nominalny mm/in	Średnica zew. rury mm/in	Maks. ciśnienie robocze Bar/PSI	Maks. obciążalność kN/Lb	przesunięcie osiowe mm/in	Wielkość śruby		Wymiary mm/in
Rozmiar nominalny mm/in	Średnica zew. rury mm/in	Maks. ciśnienie robocze Bar/PSI	Maks. obciążalność kN/Lb	przesunięcie osiowe mm/in	Nr	mm	A	B	C
32 11/4	42.4 1.669	35 500	2.92 656	0-1.6 0-0.06	2	M10 x 60 3/8x2-3/8	64 2.52	106 4.17	47 1.85
40 11/2	48.3 1.9	35 500	3.79 852	0-1.6 0-0.06	2	M10 x 60 3/8x2-3/8	69 2.72	113 4.45	47 1.85
50 2	60.3 2.375	35 500	9.84 2212	0-1.7 0-0.07	2	M10 x 60 3/8x2-3/8	88 3.46	122 4.80	47 1.85
65 21.2	76.1 3	35 500	15.68 3523	0-1.7 0-0.07	2	M12 x 70 1/2x2-3/4	101.6 4	142 5.59	47 1.85
80 3	88.9 3.5	35 500	21.39 4808	0-1.7 0-0.07	2	M12 x 70 1/2x2-3/4	116 4.57	158 6.22	47 1.85
100 4	114.3 4.5	35 500	35.36 7948	0-4.1 0-0.16	2	M12 x 70 1/2x2-3/4	144.4 5.69	194 7.64	51 2.01
125 5	139.7 5.5	35 500	52.83 11874	0-4.1 0-0.16	2	M16 x 85 5/8x3-1/3	171.6 6.76	230 9.06	52 2.05
150 6	168.3 6.625	35 500	76.67 17233	0-4.1 0-0.16	2	M16 x 85 5/8x3-1/3	200 7.87	256 10.08	53 2.09
200 8	219.1 8.625	35 500	129.94 29206	0-3.2 0-0.13	2	M20 x 120 3/4x4-3/4	263.4 10.37	334 13.15	63 2.48
250 10	273 10.75	35 500	201.74 45344	0-3.2 0-0.13	2	M22 x 190 7/8x7-1/2	326 12.83	404 15.91	65 2.56
300 12	323.9 12.75	35 500	283.98 63828	0-3.2 0-0.13	2	M22 x 190 7/8x7-1/2	381 15	468 18.43	65 2.56
